成果名称：喷射式高效节能热交换装置及物联网管控技术

技术原理：
1.喷射式高效节能汽-水热交换装置：是利用拉法尔原理，以蒸汽作为热源。利用蒸汽处于临界温度、临界压强以及临界速度状态下，通过喷射、收缩及扩散等过程，当具有一定计算容积比的蒸汽与水的混合物在混合室直接混合，形成单项热水，起到了高效进行介质相变、温度调节、产生输送压力等作用，充分利用蒸汽的热能和压力能，降低了系统循环泵的使用功率；
2.喷射式高效节能水-水热交换装置：是利用伯努利原理，用一次网高温水的能量（热能、势能）直接加热二次网低温水的装置。

性能指标：
（1）换热效率接近100%
（2）节约能源12%以上
（3）节约管网投资20%左右（水-水换热系统）
（4）实现热网精细化管控（无人值守）
（5）节约装置维修费用
（6）占地空间小
（7）提升换热器标准使用年限达到10年以上

与国内外同类技术比较：
喷射式高效节能热交换关键技术及工作原理：是喷射增压技术与瞬时加热技术相结合的高效换热成果。该技术应用拉法尔原理，以蒸汽作为热源，利用蒸汽处于临界温度、临界压强以及临界速度状态下，通过喷射、收缩及扩散等过程，将具有一定计算容积比的蒸汽与水的混合物在混合室直接混合，形成单项热水，其流动速度完成向亚声速的转变，当流动速度逐渐减缓，产生压力激波，压力剧烈增大，在没有换热损失下，推动循环系统流体运动。

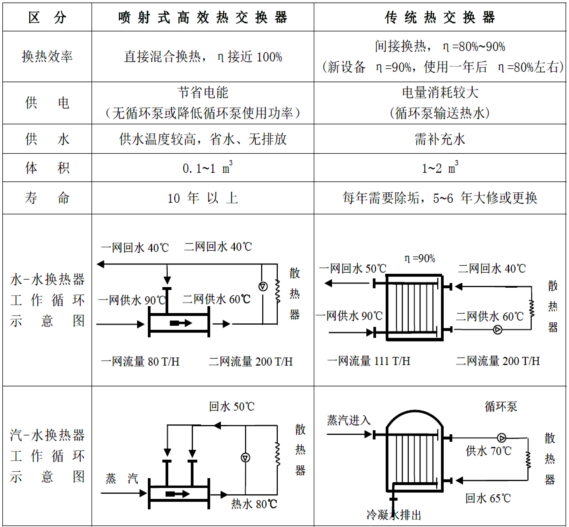

喷射式高效节能热交换装置替代板式或管壳式换热器，技术对比如下表所示：


成果的创造性、先进性
该项成果是企业自主研发，属于国内首创，达到领先水平，同时，2015年中国建筑标准设计研究院将喷射式高效节能热交换装置及其系统列入标准图集14R105。与目前供暖系统使用的其他换热器装置相比，可节约能源12～30%，减少PM2.5、PM10、CO2及SO2排放15%以上，是现阶段我国城市集中供暖占有优势地位的节能减排装置。
国家发改委、住建部在关于《余热暖民工程实施方案》（[2015]2491号）文件中，指出利用高效换热器等先进节能技术，鼓励各方努力降低一次热源的回水温度，提高供热系统的能源利用效率，实现余热资源利用的最大化。该项成果的推广应用将为我国城乡集中供热系统热网效能均衡分配和节能环保提供典范。

成果应用情况
为减少污染物排放，节约能源，提高供热效能，几年来，我们通过采用合同能源管理的方式，先后在大连、北京、天津、石家庄、哈尔滨、营口、沈阳等地拓展市场，实现了推广应用并取得显著成果以改造供暖面积1,000万m2计，每个采暖季可节约标煤1.86万吨（tce），减少PM2.5、PM10、CO2及SO2排放4.87万吨。2016年3月份，营口市采用我公司节能技术对全市1,500多万m2供暖面积实施节能改造。该项目完工可在不增加锅炉吨位的情况下，增加供暖面积200万m2以上。在相同供暖面积下，可节约标煤2.79万吨，减少PM2.5、PM10、CO2及SO2排放7.31万吨。今年，我公司还将在北京、天津、沧州、沈阳、锦州、长春等城市承接改造和新建供暖面积1,000万m2，为北方地区供热系统更大面积技术节能改造做好示范，为明年大面积推广1亿m2以上打好基础。
预计至2020年形成8亿m2市场的推广应用，采用喷射式高效节能热交换装置与原热交换装置相比可节约能源12%-30%，每个采暖季的节能量约148万吨标煤，减排量约389万吨CO2。测算依据，传统板式或管壳式热交换装置的换热效率约为75%-90%，喷射式高效节能热交换装置的换热效率接近100%，能够充分利用一次侧的热量，由于系统不存在类似于传统板式、管壳式换热器的压力损失，为此，一次侧的压力能也得到充分利用，降低二次网循环泵的用电量。
